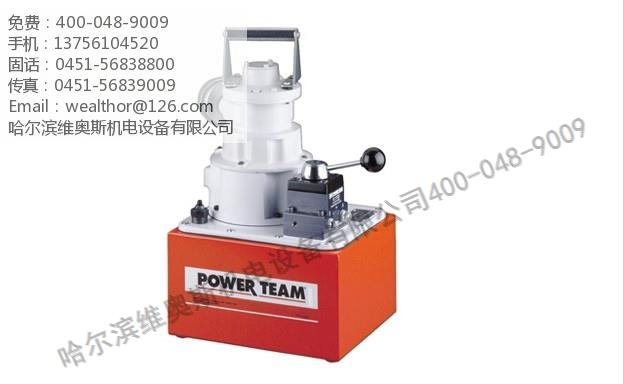

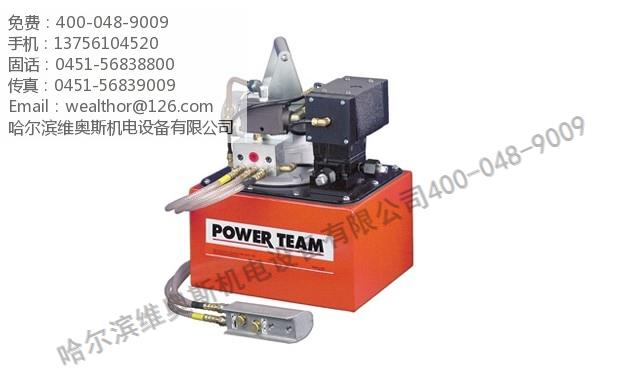

回轉式氣動馬達，適用于壓縮空氣作為首選能源的地方。
- 特有3匹馬力的氣動馬達有足夠的能力在滿載下啟動。
- 雙速操作用于高速推進油缸。
- 可提供全遙控進退操作（除PA554）。
- 閥的中位保壓機能在泵停止時保住壓力。
| 訂貨號 |
適用油缸
類型 |
規格描述 |
控制閥
型號 |
控制閥功能 |
空氣壓力
(bar) |
油箱 |
重量
(kg) |
容量
(L) |
可用油量(L) |
| PA462 |
單作用 |
基本液壓泵 帶9.5升鋼鋼制油箱 |
9584,
2-Wege
|
Vorlauf/Halten/Rücklauf |
3-8 |
9,5 |
8,6 |
27,2 |
| PA464 |
單作用/雙作用 |
與PA462功能相同, 但帶9500控制閥
可操作2個單作用的油缸或者操作一臺雙作用的油缸
|
9500,
4-Wege
|
Vorlauf/Halten/Rücklauf* |
3-8 |
9,5 |
8,6 |
27,7 |
| PA464R† |
單作用/雙作用 |
PA462帶全遙控氣動控制閥遠程控制前進與回退
包括3.7米遙控線纜 |
9594,
4-Wege
|
Vorlauf/Halten/Rücklauf |
3-8 |
9,5 |
8,6 |
35,4 |
| PA464RA**† |
單作用/雙作用 |
PA464R 帶自動卸壓功能
包括7.6 米遙控線纜 |
9594,
4-Wege
|
Vorlauf/Halten/Rücklauf* |
3-8 |
9,5 |
8,6 |
35,8 |
| PA554 |
單作用/雙作用 |
高品質液壓泵
帶9.5升鋼鋼制油箱 |
9500,
4-Wege
|
Vorlauf/Halten/Rücklauf* |
3-8 |
9,5 |
8,6 |
32,7 |
注意: 氣源要求為6bar 570L壓縮空氣。壓力為700 bar時噪聲強度為85/90dBA。
* 馬達停止時在前進位置可保壓。
† PA464RA具有自動卸壓功能，當操作者松掉“前進”或“回退”按鈕時壓力將不被保持。當馬達停止運轉時，PA464R只能在“前進”位置上保壓。
** 不可用于提升裝置。 |
| 訂貨號 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
H
(in.) |
最大輸出壓力
(bar) |
不同壓力下的流量* (L/min.) |
0
(bar) |
7
(bar) |
70
(bar) |
350
(bar) |
700
(bar) |
| PA462 |
381,0 |
292,1 |
241,3 |
177,8 |
254,0 |
203,2 |
3/8 NPTF |
700 |
7,4 |
7,2 |
0,8 |
0,8 |
0,7 |
| PA464 |
381,0 |
292,1 |
241,3 |
177,8 |
254,0 |
203,2 |
3/8 NPTF |
700 |
7,4 |
7,2 |
0,8 |
0,8 |
0,7 |
| PA464R |
381,0 |
292,1 |
241,3 |
177,8 |
254,0 |
203,2 |
3/8 NPTF |
700 |
7,4 |
7,2 |
0,8 |
0,8 |
0,7 |
| PA464RA |
381,0 |
292,1 |
241,3 |
177,8 |
254,0 |
203,2 |
3/8 NPTF |
700 |
7,4 |
7,2 |
0,8 |
0,8 |
0,7 |
| PA554 |
482,6 |
292,1 |
241,3 |
177,8 |
254,0 |
203,2 |
3/8 NPTF |
700 |
7,4 |
7,2 |
1,1 |
1,1 |
0,7 |
* 典型流量值。實際的流量隨壓力區域不同將會不同。
注意: 4個安裝孔尺寸為1/2" – 20長。 |
